Czym jest termografia?
Termografia jest techniką rejestracji obrazów, polegającą na detekcji promieniowania w paśmie podczerwieni i w efekcie zamianie go na obraz widzialny dla użytkownika. Daje to możliwość ocenienia rozkładu temperatur oraz ich wartości na powierzchni badanego obiektu lub obszaru. Początkowo technologia ta wykorzystywana była na potrzeby militarne w systemach naprowadzania / śledzenia, by w latach 70 XX w. wejść na rynek cywilny (budownictwo, przemysł, ośrodki badawcze).

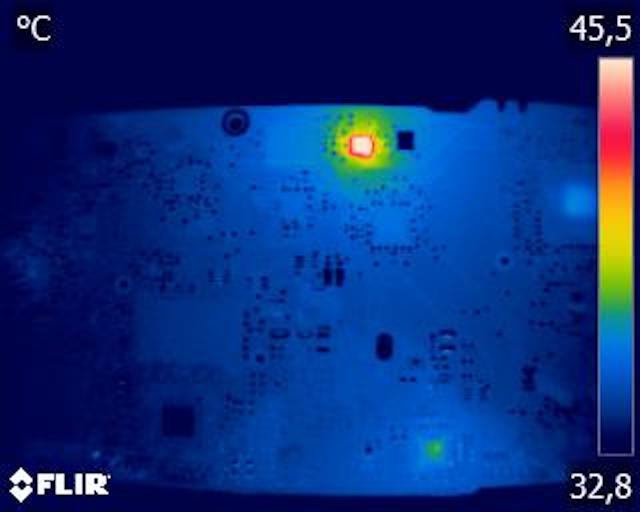

Badanie termowizyjne HD
Pomiar wykazał zwarcie na drenie CPU Vcore.
Termografia w iTech Electronics :
Zwarcia na płycie głównej związane są najczęściej z punktowym wzrostem temperatury, występującym po krótkim czasie. Proces ten, z uwagi na powyższą charakterystykę, jest niedostrzegalny dla człowieka. Stąd kamera termowizyjna we współczesnym serwisie pełni kluczową rolę.
Dzięki jakości obrazu, czułości oraz częstotliwości odświeżania, pozwala radykalnie zmniejszyć sektor poszukiwań, a nawet celnie namierzyć uszkodzony komponent na płycie głównej. Skutkuje to blisko 80% skróceniem czasu potrzebnego na dokonanie diagnostyki Twojego urządzenia, oraz ma wpływ na obniżenie kosztów obsługi serwisowej.

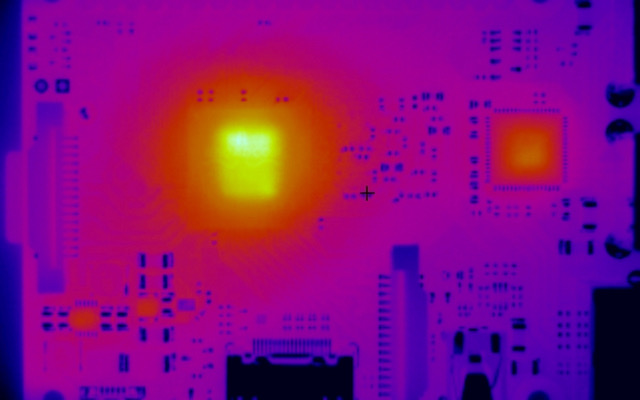

Badanie termowizyjne HD
Urządzenie uszkodzone w wyniku zalania.
Czym dysponujemy?
Zaawansowane naprawy wymagają zaawansowanego parku narzędziowego. Z tego względu zdecydowaliśmy się na produkt zaprojektowany przez lidera światowego rynku urządzeń termowizyjnych, kamerę FLIR A35. Firma FLIR działa w przemyśle zbrojeniowym i kosmicznym, dostarczając najnowocześniejsze rozwiązania technologiczne. Jako ciekawostkę można podać fakt, że w 2020 roku, aż 31% jej przychodów pochodziło od rządu federalnego Stanów Zjednoczonych i jego agencji.
FLIR A35 tworzy wysokiej jakości obrazy termiczne o rozdzielczości 81 920 pikseli, które mogą pokazać różnice temperatur rzędu 50 mK.
Specyfikacja systemu termowizyjnego:
- Rozdzielczość detektora 320x256 pikseli
- Czułość termiczna (NETD) <0,05°C @ 30°C (50 mK)
- Pole widzenia (FOV) 69°x56°
- Minimalna odległość ostrości 3,2 cm
- Długość ogniskowej 9 mm
- Rozdzielczość przestrzenna (IFOV) 3,8 mRad
- F-numer 1,4
- Detektor - niechłodzony mikrobolometr, VOx
